中文名稱(chēng)：硬脂酸鈣

中文別名：十八酸鈣鹽;十八酸鈣;十八酸鈣鹽,十八酸鈣;SCD潤(rùn)滑劑;十八烷酸鈣鹽;

英文名稱(chēng)：Calcium stearate

英文別名：Stearic acid calcium salt;Stearinsaeure,Calcium-Verbindung;g339s;flexichemcs;witcog339/s;

CAS號(hào)：1592-23-0

分子式：C36H70CaO4

分子量：607.01700

精確質(zhì)量：606.49000

PSA：52.60000

LogP：12.51080

外觀與性狀：白色固體

密度：1.08g/cm3

熔點(diǎn)：147-149°C

沸點(diǎn)：359.4ºC at 760 mmHg

閃點(diǎn)：162.4ºC

穩(wěn)定性：Stable under normal temperatures and pressures.

儲(chǔ)存條件：庫(kù)房低溫通風(fēng)干燥

1、硬脂酸鈣的合成將含量為1074kg/m3(10°Bé)的氯化鈣溶液加入到上述制備的硬脂酸鈉溶液中,于65℃左右進(jìn)行復(fù)分解反應(yīng),產(chǎn)物硬脂酸鈣以沉淀析出。然后經(jīng)過(guò)濾、水洗、于90℃左右干燥,即得成品。
2、將5.60g(0.1mol)的氧化鈣懸浮在300mL,55℃的熱水中。然后將化學(xué)純的51.3g的硬脂酸溶解在350mL,70℃的熱水中,再加入0.75g二乙醇胺,攪拌使之乳化。將已制就的硬脂酸乳液在2h內(nèi)逐漸加到氧化鈣懸浮液中,并充分?jǐn)嚢?將形成的白色不溶物即硬脂酸鈣濾出,干燥,得到產(chǎn)品。
3、直接法 在裝有攪拌器、溫度計(jì)的反應(yīng)鍋中加入定量的硬脂酸和CaO,升溫至熔化,在不斷攪拌下緩慢加入催化劑H2O2,并抽真空,控制反應(yīng)溫度在140～150℃,反應(yīng)1.5～2.0h。反應(yīng)完成后,出料并冷卻、粉碎即得產(chǎn)品。
4、復(fù)分解法 ：將硬脂酸溶于20倍質(zhì)量的熱水中,加入含量飽和的燒堿溶液,于75℃左右進(jìn)行皂化反應(yīng),生成稀的硬脂酸鈉溶液。再將含量為1074kg/m3的氯化鈣溶液加入到硬脂酸鈉溶液中,于65℃左右進(jìn)行復(fù)分解反應(yīng),產(chǎn)物硬脂酸鈣以沉淀析出。然后經(jīng)過(guò)濾、水洗、于90℃左右干燥,即得成品。 [2]

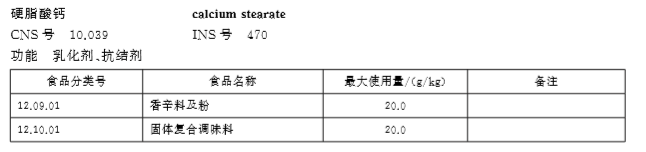

作聚氯乙烯的熱穩(wěn)定劑和多種塑料加工的潤(rùn)滑劑，脫模劑等。在硬質(zhì)制品中，與鹽基性鉛鹽、鉛皂配合可提高凝膠化速度。也用于食品包裝、醫(yī)療器具等要求無(wú)毒的軟質(zhì)薄膜與器具。還可作聚乙烯，聚丙烯的鹵素吸收劑，以消除殘留催化劑對(duì)顏色和穩(wěn)定性的不良影響。在橡膠加工中作增塑劑，能使天然橡膠和全成橡膠軟化，而對(duì)硫化幾乎無(wú)影響。亦用作聚烯烴纖維和模塑料的潤(rùn)滑劑，潤(rùn)滑脂的增厚劑，紡織品的防水劑，油漆的平光劑，制造塑料唱片時(shí)的增塑劑等。聚乙烯、聚丙烯中作為鹵素吸收劑; 酚醛、氨基等熱固性塑料的潤(rùn)滑劑和脫模劑; 潤(rùn)滑脂的增厚劑; 防水織物的防水劑; 油漆的平光劑及鉛筆芯的潤(rùn)滑劑等。食品級(jí)的硬脂酸鈣用作抗結(jié)劑。硬脂酸鈣還用在鉛筆芯生產(chǎn)及醫(yī)藥、香料工業(yè)中。

操作注意事項(xiàng)：密閉操作，注意通風(fēng)。操作人員必須經(jīng)過(guò)專(zhuān)門(mén)培訓(xùn)，嚴(yán)格遵守操作規(guī)程。建議操作人員佩戴自吸過(guò)濾式防塵口罩，戴化學(xué)安全防護(hù)眼鏡。遠(yuǎn)離火種、熱源，工作場(chǎng)所嚴(yán)禁吸煙。使用防爆型的通風(fēng)系統(tǒng)和設(shè)備。避免產(chǎn)生粉塵。避免與氧化劑接觸。搬運(yùn)時(shí)要輕裝輕卸，防止包裝及容器損壞。配備相應(yīng)品種和數(shù)量的消防器材及泄漏應(yīng)急處理設(shè)備。倒空的容器可能殘留有害物。
